| Description |
|

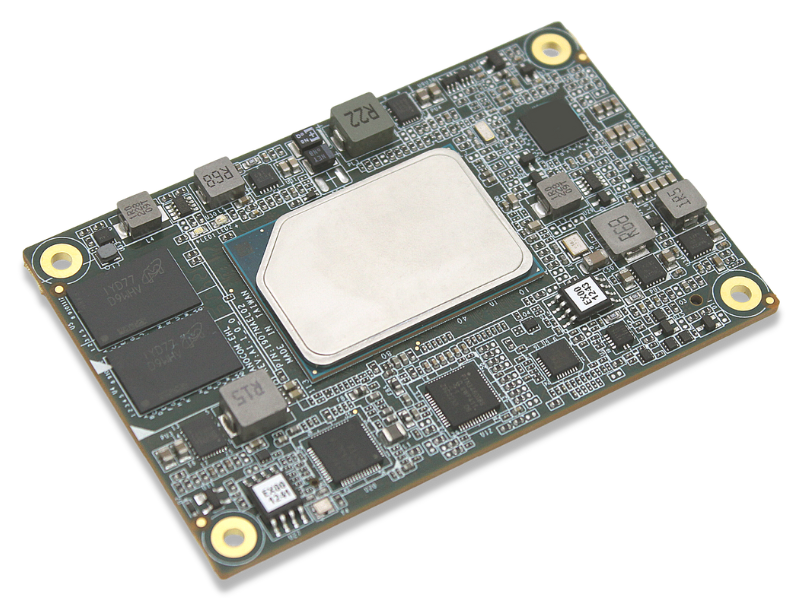

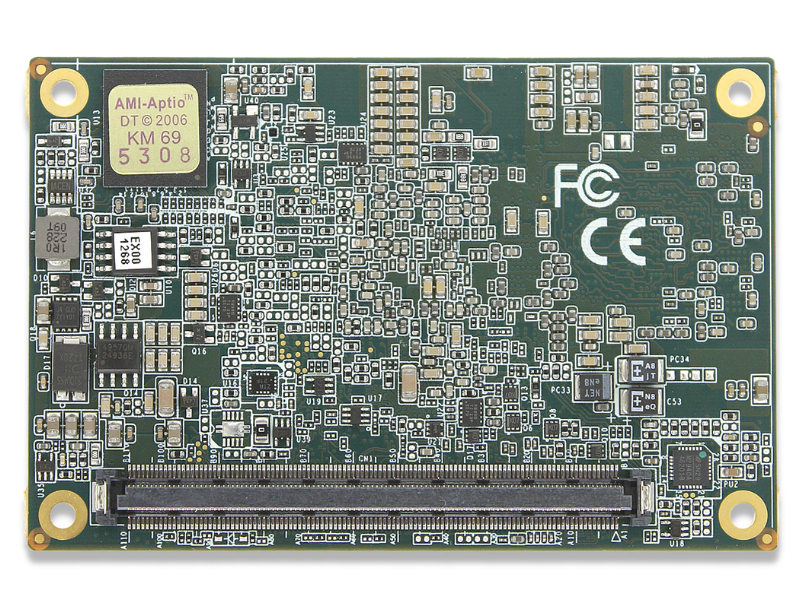

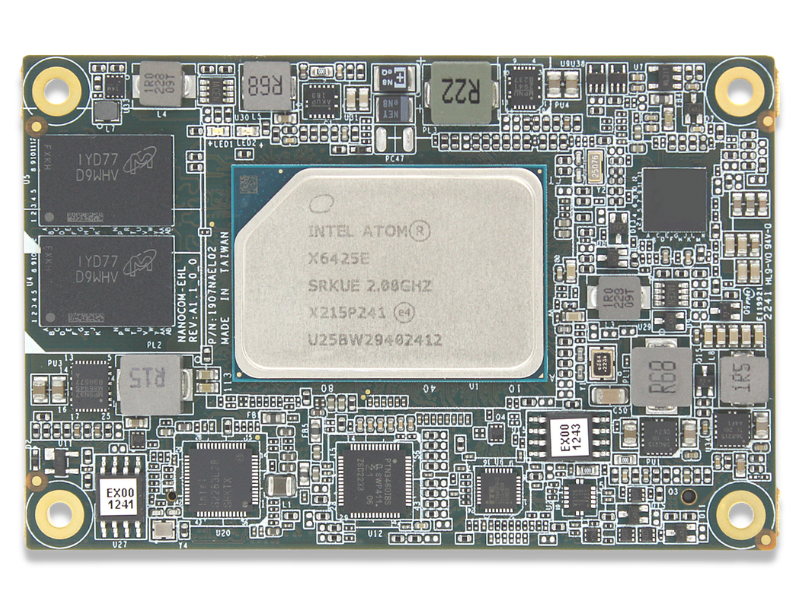

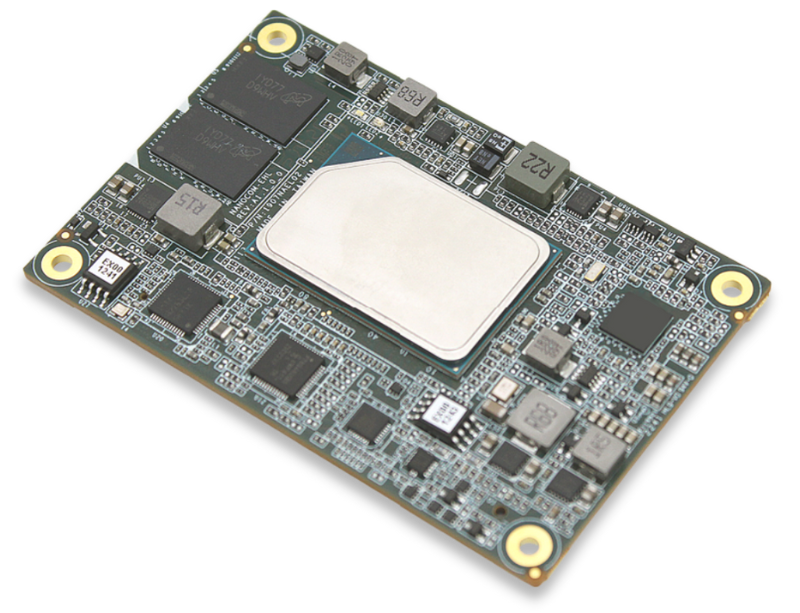

ACM-EL6KE0 是一款带有Intel® Atom™/Celeron®/Pentium®处理器的 COM Express Type 10 CPU模块。它采用Intel Atom® x6000E，Pentium®和Celeron®系列处理器，并具有高达16GB的内置LPDDR4内存。此外，它还具有Intel i226IT 2.5GbE x 1，18/24位单通道LVDS/eDP，DDI x 1，SATA3 x 2，以及高达64GB的内置eMMC选项。它还具有USB 2.0 x 8，USB 3.2 10Gbps x 2和PCIe [x1] x 4。 ACM-EL6KE0是符合COM.0 R2.1的COM Express Mini Type 10模块。 该模块可以定制以满足任何市场的特定需求，是系统集成商需要强大、灵活和经济实惠的嵌入式计算解决方案的理想选择。它适用于广泛的应用，如医学成像、游戏、工业自动化和交通运输。凭借其卓越的处理能力、广泛的连接选项和一流的图形功能，ACM-EL6KE0在高性能、低功耗和坚固设计应用方面表现出色。 总之，ACM-EL6KE0 COM Express Type 10 CPU模块是系统集成商寻找可靠和灵活解决方案的优秀选择。凭借其强大的性能、多样化的定制选项和卓越的连接性，该模块肯定能在多个市场细分领域取得出色的成果。 |
| I/O Connectors |
|
|
| Acrosser Academy |
|
什么是COM Express？ COM Express是一种计算机模块(COM)形式因素，是一种高度集成和紧凑的计算机，可以像集成电路组件一样用于设计应用。每个模块都集成了核心CPU和内存功能，PC / AT的常见I / O，USB，音频，图形(PEG)和以太网。所有I / O信号都映射到模块底部的两个高密度低档连接器上。COM Express采用中间板方法。COM模块插入通常根据应用程序定制的基板中。COM Express通常用于工业，军事，航空航天，游戏，医疗，交通，物联网和一般计算嵌入式应用。 |
| ACM-EL6KE0的主要特点是什么，它们如何使其成为适用于各种应用的通用和灵活的解决方案？ ✅ 强大的处理能力： ACM-EL6KE0采用了最新的英特尔Atom® x6000E、Pentium®和Celeron®系列处理器，提供强大的处理能力，实现平稳的应用程序性能。 ✅ 多样化的应用： ACM-EL6KE0适用于医疗成像、游戏、工业自动化和交通等各种应用，满足各种市场需求。 ✅ 丰富的连接性： ACM-EL6KE0提供丰富的连接选项，包括Intel i226IT 2.5GbE x 1、18/24位单通道LVDS/eDP、DDI x 1、SATA3 x 2、USB 2.0 x 8、USB 3.2 10Gbps x 2和PCIe [x1] x 4，轻松满足各种应用要求。 ✅ 灵活的设计： ACM-EL6KE0可以根据您的具体应用需求进行定制，具有很大的灵活性，以更好地满足客户需求。 |
| “ACM-EL6KE0是一款出色的COM Express Type 10 CPU模块，提供出色的性能和灵活的设计选项，同时满足各种市场需求。如果您正在寻找可靠且灵活的嵌入式计算解决方案，ACM-EL6KE0绝对是您不能错过的选择！” |
 |
| Features |
|
● Intel Atom® x6000E,Pentium®, Celeron® series Processor |
|
| System |
| CPU | A1:Intel® Celeron ® N6210, Dual -Core, 1.5M Cache,1.2GHz (2.6GHz), 6.5W A2: Intel® Celeron® J6412, Dual-Core, 1.5M Cache, 2GHz (2.6GHz), 10W |
| Chipset | SoC |
| Memory | Onboard Memory LPDDR4, up to 16GB |
| BIOS | AMI UEFI |
| Wake on LAN | Yes |
| WatchDog Timer | Software programmable 0~255 sec |
| Power Requirement | +12 V and +5 VSB for ATX, +12V for AT |
| Power Supply Type | AT/ATX |
| Power Consumption | 1.44A@12V, full load, x6425E |
| Display |
| Graphic Controller |
Intel® UHD Graphics for 10th Gen Intel® Processors |
| Video Interface | Dual Display : LVDS LCD/eDP, DDI x 1 Single Channel LVDS (18/24 bit) |
| I/O |
| Ethernet | Intel i226IT 2.5GbE x 1 |
| Audio | High Definition Audio Interface |
| USB Port | USB 2.0 x 8, USB 3.2 10Gbps x 2 |
| Serial Port | 2-Wire UART (Tx/Rx) x 2 |
| HDD Interface | SATA 3 x 2 |
| Expansion Slot | PCIe [x1] x 4 LPC SMBus I2C |
| GPIO | 8 bit |
| Onboard Storage | Onboard EMMC 64GB |
| TPM | TPM2.0 |
| Mechanical & Environment |
| Dimension | 13.31” x 2.17” (84mm x 55mm) |
| Weight | TBD |
| Operating Temp. | 32°F ~ 140°F (0°C ~ 60°C)) |
| Storage Temp | -40°F ~ 185°F (-40°C ~ 85°C) |
| Relative Humidity | 0% ~ 90% relative humidity, non-condensing |
| Safety | CE/FCC Class A |
| Packing List |
| ● 1 x ACM-EL6KE0 ● 1 x CPU Fan |
| Ordering Information |
| ACM-EL6KE0-A1 | X6425E, 8GB LPDDR4. 64GB EMMC LVDS.DDI.GbE. SATA.USB3.PCIe RevA1.0 |
| ACM-EL6KE0-A2 | J6426, 8GB LPDDR4. 64GB EMMC LVDS.DDI.GbE. SATA.USB3.PCIe RevA1.0 |
Specifications are subject to change without notice.
|
